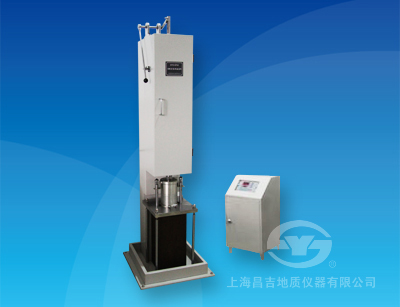

SYD-0702（0702A）型馬歇爾電動擊實儀是根據中華人民共和G交通行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T0702-2011《瀝青混合料試件制作方法（擊實法）》所規定的要求設計制造的，其中：
0702型為標準擊實儀，適用于標準馬歇爾試驗、間接抗拉試驗（劈裂法）等所使用的Φ101.6mm×63.5mm圓柱體試件的成型。
0702A型為大型擊實儀，適用于大型馬歇爾試驗和Φ152.4mm×95.3mm大型圓柱體試件的成型，也適用于標準馬歇爾試驗、間接抗拉試驗（劈裂法）等所使用的Φ101.6mm×63.5mm圓柱體試件的成型。
一、主要技術特點
1、本儀器為落地式結構，由機械錘擊與電氣控制箱兩部分組成，機械錘擊傳動機構由電機、減速機、鏈條驅動。
2、電路控制采用單片微處理器控制，可預置計數器，計數值可在（0～999）次范圍內任意選擇，可按事先設定的擊實次數自動擊實，自動停止，自動切斷電源，并關閉電機，可保證停在方便提錘裝卸的位置。
3、設計有人性化的手動提錘功能，使提錘操作省力，便捷，給用戶帶來方便。
4、采用壓圈固定試模套的機構，解決試模固定問題，使試模不易移動，更加穩固，減少實驗誤差。
5、設有安全操縱桿，當試模正在裝入或取出時可使擊實壓頭不能落下。
二、主要技術參數及指標
1、重錘1： 4536g±9g（0702和0702A型配置）
2、重錘2： 10210g±10g(0702A型配置)；
3、重錘落差： 457.2mm±1.5mm；
4、試模1： 適用于101.6㎜×63.5㎜試件（0702和0702A型配置）；
5、試模2： 適用Φ152.4㎜×95.3㎜試件(0702A型配置)；
6、擊實速度： 60次±5次)/分鐘；
7、擊實次數： (0∼999)次；
8、木塊擊實座： 457mm×200mm×200mm；
9、混凝土底座： 120mm×460mm×480mm；
10、電源電壓： AC（220±10%）V 50Hz；
11、電動機功率： 370W；
12、外形尺寸： 550mm×550mm ×1740mm（長×寬×高、主機）；
13、整機重量： 約180kg。
三、選購件
1、試件專用脫模器
2、瀝青混合料拌和機： SYD-F02-20自動混合料拌合機（推薦）
特別說明：儀器的配件根據用戶所購的儀器型號配置。
